Beschreibung
PV-Leistung
12,32 kWp
28× 440 W Glas-Glas Full Black
Speicher
10,36 kWh
erweiterbar bis 41,6 kWh
Wechselrichter
FOX H3-12.0-E
3-phasig • 12.000 W • bis 15 kWp
Monitoring & Schutz
inklusive
Smart Meter • WiFi • Schutzpaket
✨ Wichtige Vorteile im Überblick
| • | 12,32 kWp PV-Leistung für starke Stromerträge |
| • | 10,36 kWh Hochvolt-Speicher, erweiterbar bis 41,6 kWh |
| • | 3-phasiger Hybrid-Wechselrichter mit 12.000 W Ausgangsleistung |
| • | Netz- und Insel-Kopplung für flexible Betriebsarten |
| • | Notstromanlage zur Ersatzstromversorgung (EPS) mit Schwarzstartfunktion systemabhängig möglich |
| • | Flexible String-Planung für Ost-, West- und Süddächer |
| • | JA Solar Glas-Glas Full Black Module mit bifazialer Technologie |
| • | Individuelle Dachplanung und Montagesystem inklusive |
💡 Geeignet für: Einfamilienhäuser mit hohem Stromverbrauch, Wärmepumpe, Elektroauto, Wunsch nach Backup-Lösung oder geplanter späterer Speichererweiterung.
📊 Technische Hauptdaten
Die Anlage ist auf hohe Leistung, flexible Planung und einen erweiterbaren Speicher ausgelegt. Alle Hauptkomponenten sind aufeinander abgestimmt und ergeben ein leistungsfähiges Hybrid-System.
Photovoltaik-Leistung
| • | Gesamtleistung: 12,32 kWp |
| • | Modulanzahl: 28 Solarmodule |
| • | Modulleistung: 440 W je Modul |
| • | Modultyp: JA Solar Full Black Glas-Glas bifazial |
Batteriespeicher
| • | Kapazität: 10,36 kWh |
| • | Technologie: LiFePO₄ |
| • | Erweiterbar: bis 41,6 kWh |
| • | Nennspannung: 384 V |
Wechselrichter
| • | Modell: FOX ESS H3-12.0-E |
| • | Typ: 3-phasiger Hybrid-Wechselrichter |
| • | Ausgangsleistung: 12.000 W |
| • | Max. Anlagengröße: bis 15 kWp |
| • | Wirkungsgrad: bis 98 % |
📦 Lieferumfang
| • | 1× 12 kW MPPT Hybrid-Wechselrichter, 3-phasig |
| • | 1× FOX Batteriespeicher 10,36 kWh, erweiterbar bis 41,6 kWh |
| • | 28× JA Solar 440 W Glas-Glas Full Black Solarmodule |
| • | 8× 3U-Halterungen, einfache Stapelhalterungen mit 187 mm Höhe |
| • | Überspannungsschutz-Komplettpaket |

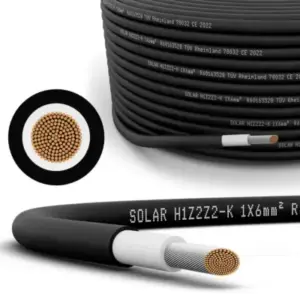

| • | 100 m Solarmodul-Anschlusskabel 6 mm² |
| • | 4× Multi-Contact MC4 Kupplungsbuchsen Female, konfigurierbar |

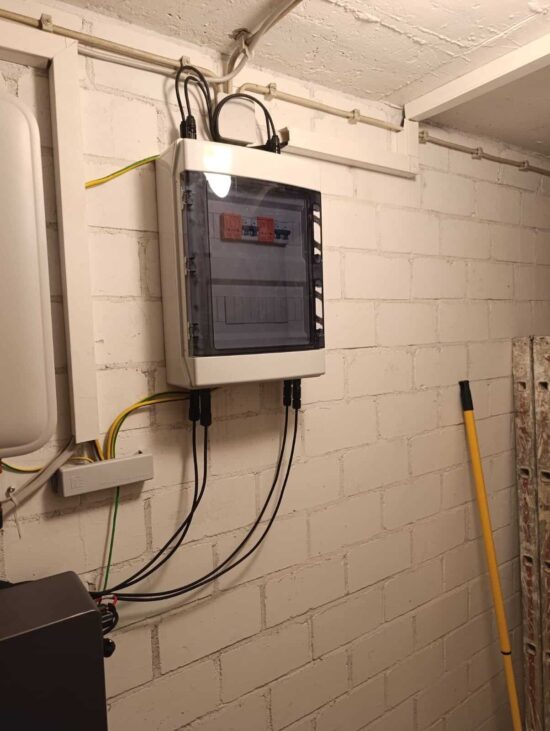

| • | Wandverteiler, FI-Schutzschalter und Sicherungsautomaten |
| • | 1× Smart Meter, passend zum Wechselrichter |
| • | 1× WiFi-Modul zur Internet- und Echtzeitüberwachung |
| • | Notstromanlage zur Ersatzstromversorgung (EPS) – systemabhängig je Konfiguration |

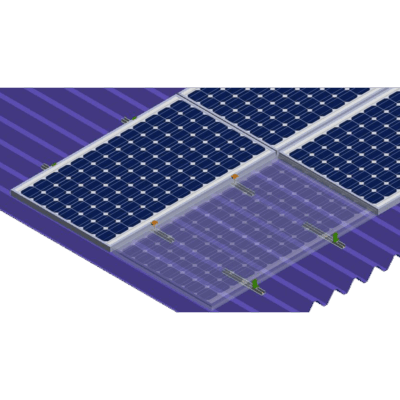

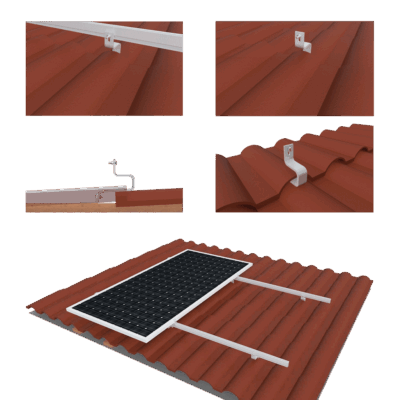

| • | 1× individuelle Dachplanung inkl. passendem Montagesystem je Dachart |
🧩 Monitoring, Planung & Einsatzbereiche
Monitoring und Schutz
| • | Smart Meter inklusive |
| • | WiFi-Modul für Internet- und Echtzeitüberwachung enthalten |
| • | Überspannungsschutz-Komplettpaket enthalten |
| • | Leitungsschutz, FI und Verteiler bereits im Lieferumfang |
| • | Erdungskabel für den Schutz- und Potentialausgleich sowie Potentialausgleichsschiene (PAS) enthalten |
| • | Selektiver Leitungsschutzschalter (SLS) und Anschluss an den Hauserder bzw. Fundamenterder berücksichtigt |
Typische Einsatzbereiche
| • | Wärmepumpe und elektrisches Heizen |
| • | Elektroauto und Wallbox |
| • | Hoher Haushaltsstromverbrauch |
| • | Mehr Autarkie im Alltag |
| • | Kombination aus Wirtschaftlichkeit und Versorgungssicherheit |

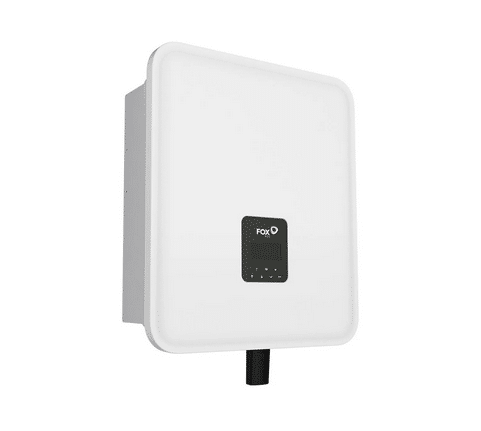

⚡ FOX ESS H3-12.0-E (3-phasig)
Der H3-12.0-E ist ein leistungsstarker Hybrid-Wechselrichter für moderne PV-Anlagen mit Speicher. Er verbindet PV, Batterie und Netz intelligent und ist für Anlagen bis 15 kWp ausgelegt.
Hohe Leistung
Bis zu 12.000 W Ausgangsleistung – passend für leistungsstarke Hausanlagen mit Speicher.
Effizienz
Wirkungsgrad bis 98 % • EU-Wirkungsgrad 97,3 %.
Notstrom & Schwarzstart*
Notstromanlage zur Ersatzstromversorgung (EPS) mit Umschaltzeit von ca. 20 ms und Schwarzstartfähigkeit – abhängig von Systemkonfiguration und Installation.
Schnittstellen
USB, CAN und RS485 für einfache Integration und Monitoring.
Technische Daten (Auszug)
| • | Max. Ausgangsleistung: 12.000 W |
| • | Max. Anlagengröße: 15 kWp |
| • | Phasen: 3-phasig |
| • | Umschaltzeit: ca. 20 ms |
| • | Schutzklasse: IP65 |
| • | Abmessungen: 449 × 198 × 519 mm |
| • | Schnittstellen: USB, CAN, RS485 |

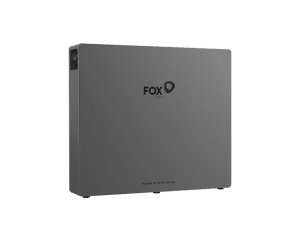

🔋 FOX HV-Speicher 10,36 kWh
Der enthaltene FOX Hochvolt-Speicher basiert auf langlebiger LiFePO₄-Technologie und ist auf hohe Effizienz, hohe Zyklenfestigkeit und flexible Erweiterbarkeit ausgelegt.
Erweiterbar
Startkapazität 10,36 kWh, ausbaubar bis 41,6 kWh.
Sicherheit & Lebensdauer
LiFePO₄-Technologie mit über 5000 Zyklen laut Herstellerangabe.
Alltagstauglich
90 % DoD für hohe nutzbare Energie • IP65 und passive Kühlung für viele Montageorte geeignet.
Technische Daten (Auszug)
| • | Batterietyp: LiFePO₄, prismatische Zellen |
| • | Nennenergie: 10,36 kWh |
| • | Nennspannung: 384 V |
| • | Betriebsspannung: 348–438 V |
| • | Max. Lade-/Entladestrom: 65 A für 60 Sekunden |
| • | Zyklenlebensdauer: über 5000 Zyklen |
| • | Schutzklasse: IP65 |

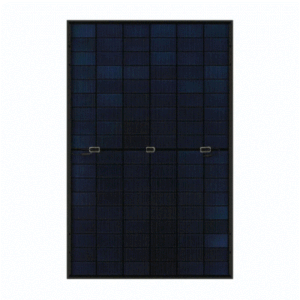

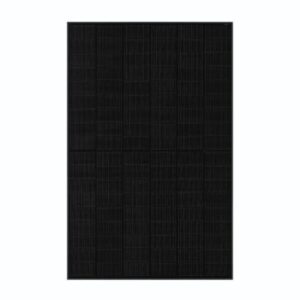

🟦 JA Solar 440 W Full Black Glas-Glas
Die verbauten JAM54D41-440W/LB Module sind bifaziale Full-Black Glas-Glas Module mit hochwertiger Optik und robuster Bauweise.
Vorteile
| • | Full-Black Design: ruhige und hochwertige Dachoptik |
| • | Glas-Glas-Bauweise: hohe Stabilität und Widerstandsfähigkeit |
| • | Bifazial: mögliche Mehrerträge je nach Montagebedingungen |
| • | Wartungsarm: robust und langlebig im laufenden Betrieb |
Technische Eigenschaften
| • | Hersteller: JA Solar |
| • | Modell: JAM54D41-440W/LB |
| • | Leistung: 440 W |
| • | Modulkategorie: Full Black, Glas-Glas |
| • | Zellen: Mono-16BB, bifazial |
| • | Ausrichtung: 108 Zellen, 6 × 18 |
| • | Abmessungen: 1762 × 1134 × 30 mm |
| • | Gewicht: 22 kg |
| • | Garantie: 25 Jahre Produkt-, 30 Jahre Leistungsgarantie |
🛡️ Garantie
PV-Module
25 Jahre Produkt • 30 Jahre Leistung
Wechselrichter
10 Jahre
Batteriespeicher
10 Jahre
📩 Angebot & Auslegung anfragen
Für eine perfekte Auslegung von Dachfläche, Ausrichtung, Verbrauch, Backup-Kreis und String-Plan einfach kurz anfragen – wir kümmern uns um die passende Konfiguration.
📄 Datenblätter runterladen
Solar-Datenblatt als PDF herunterladen.
