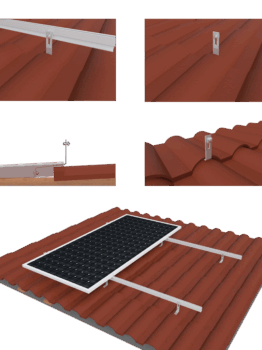

GES Montagesystem für Ziegeldächer: Ideale Lösung für Solarenergieanlagen
Wenn Sie nach einer zuverlässigen und effizienten Möglichkeit suchen, Solarmodule auf Ihrem Ziegeldach zu installieren, ist das GES Montagesystem eine passende Lösung. Das Montagesystem wurde dafür entwickelt, die Installation von Solarmodulen auf Ziegeldächern einfach und sicher zu unterstützen – bei fachgerechter Planung und Montage.
Robuste Konstruktion für langfristige Zuverlässigkeit
Das Montagesystem besteht aus hochwertigen Materialien und ist für eine langfristige Nutzung konzipiert. Die Konstruktion ist stabil ausgelegt und darauf ausgerichtet, typischen Wetterbedingungen wie Wind, Regen und Schnee standzuhalten.
Einfache Installation mit modularem Design
Das GES Montagesystem ermöglicht eine benutzerfreundliche Installation. Durch das modulare Design lassen sich die Komponenten strukturiert montieren. Klare Anleitungen und systematisch aufeinander abgestimmte Bauteile unterstützen eine schnelle und unkomplizierte Umsetzung.
Ziegelschonend: Schutz Ihrer Dachziegel
Das System ist so ausgelegt, dass die Dachziegel bei sachgemäßer Montage möglichst nicht beschädigt werden. Eine gleichmäßige Lastverteilung unterstützt den Schutz der Dachziegel und trägt zum Erhalt der Dachstruktur bei.
Anpassbar an individuelle Anforderungen
Das GES Montagesystem ist vielseitig einsetzbar und kann an die spezifischen Anforderungen Ihres Daches und Ihrer Solarenergieanlage angepasst werden. Es eignet sich für verschiedene Modulformate innerhalb der angegebenen Abmessungen.
Sicherheit steht an erster Stelle
Sicherheit hat bei der Systemauslegung hohe Priorität. Das Montagesystem ist auf eine stabile Befestigung ausgelegt und unterstützt einen sicheren Betrieb der Solarenergieanlage. Die Einhaltung relevanter Anforderungen und Normen ist abhängig von Planung, Untergrund, Montage und den regionalen Vorgaben.
Investition in die Zukunft: Langlebige Qualität
Nutzen Sie die Kraft der Sonne, um Energie zu erzeugen, und setzen Sie auf das GES Montagesystem als stabile Grundlage für Ihre Solaranlage auf dem Ziegeldach. Kontaktieren Sie uns gern für weitere Informationen und die passende Systemauslegung für Ihr Projekt.
Unsere Premium-Montagekomponenten für Ziegeldächer

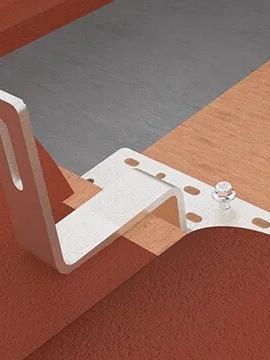

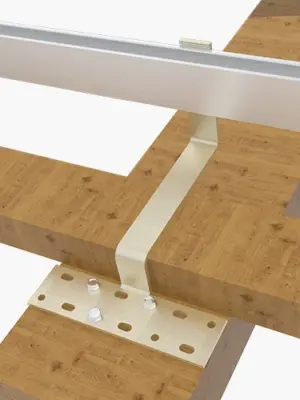

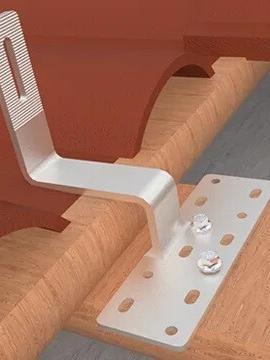

- Mittellast-Dachhaken, 3-fach verstellbar: Flexible Einstellmöglichkeiten für eine robuste Befestigung auf Ziegeldächern.
- Tellerkopfschrauben, 8 x 100 mm: Für eine feste und zuverlässige Verbindung der Komponenten.

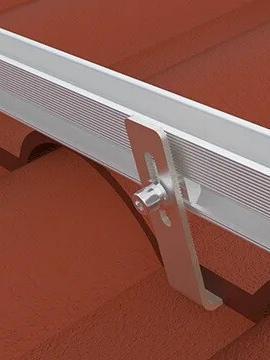

- Montageschiene Typ 2 Standard, 1.200 mm: Stabile Basis für die Modulmontage.
- Hammerkopfschrauben, 10 mm: Für eine zuverlässige Verbindung zwischen Montageschiene und weiteren Bauteilen.
- Sechskantsperrzahnmutter, 10 mm: Unterstützt eine feste und dauerhafte Verschraubung.

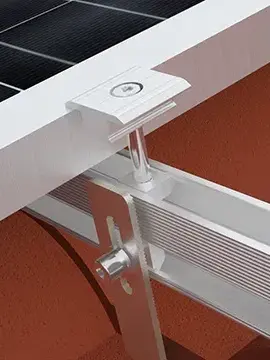

- Endklemme mit Klicksystem: Einfache Fixierung der Solarmodule am Ende der Montageschiene.
- Mittelklemme mit Klicksystem: Stabile Halterung zur gleichmäßigen Lastverteilung entlang der Montageschiene.
- Schienenverbinder Typ 1 Standard: Für eine sichere Verbindung zwischen mehreren Montageschienen.
- Endkappen: Sauberer Abschluss und zusätzlicher Schutz vor Witterungseinflüssen.
Technische Daten
- Material: Edelstahl der Güteklasse SUS304 und Stahlmaterial mit Zink-Nickel-Legierung (elektrolytisch beschichtet)
- Maximale Länge des Solarmoduls: 2.200 mm
- Mögliche Breite des Solarmoduls: 751–1.313 mm
- Mögliche Dicke des Solarmoduls: 30–50 mm
- Herstellergarantie: 10 Jahre (gemäß Garantiebedingungen)
- Gewicht: 20 kg
- Auslegung: Windlast bis 60 m/s; Schneelast bis 1,6 kN/m² (abhängig von Standort und Montage)

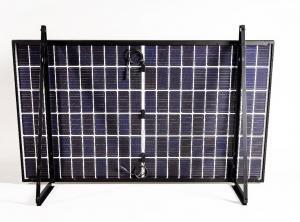

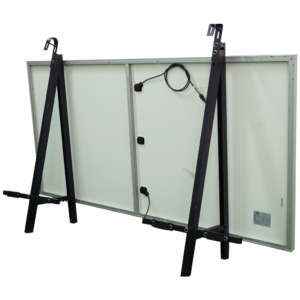

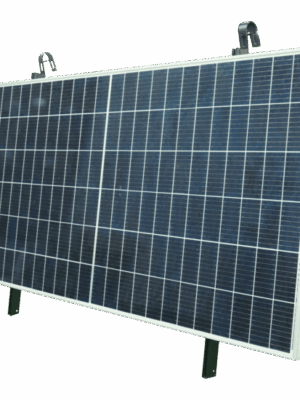

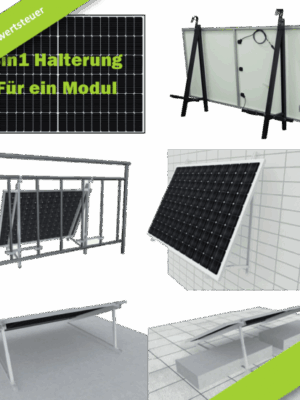

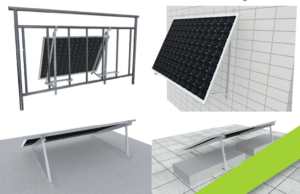

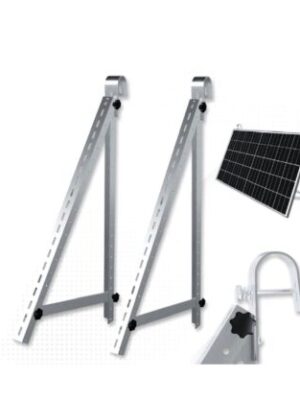

GES Montagesystem 4-in-1 für Fassaden, Balkone, Flachdächer und Freiflächen (Silber / Schwarz)
Das GES Montagesystem 4-in-1 ist eine vielseitige Montagelösung für die Befestigung von Solarmodulen an der Fassade, am Balkon, auf Flachdächern sowie auf Freiflächen. Der Neigungswinkel ist je nach Aufbau zwischen 10° und 30° einstellbar. Die Ausführung ist in Silber und Schwarz erhältlich.
- Leicht, robust und einfach zu montieren: Für eine effiziente Installation bei fachgerechter Ausführung.
- Flexibel einstellbarer Neigungswinkel: Winkelbereich von 10° bis 30° (system- und aufbauabhängig).
- Korrosionsbeständige Materialien: Aus Edelstahl und Aluminium für eine langlebige Montage.
- Herstellergarantie: 10 Jahre (gemäß Garantiebedingungen).
Technische Daten
- Material: Aluminium der Güteklasse AL6005-T5, Edelstahl der Güteklasse SUS304 sowie EPDM-Dichtmaterial
- Maximale Länge des Solarmoduls: bis zu 2.200 mm
- Mögliche Breite des Solarmoduls: 751–1.313 mm
- Mögliche Dicke des Solarmoduls: 30–50 mm
- Einstellbarer Winkelbereich: 10–30°
- Herstellergarantie: 10 Jahre (gemäß Garantiebedingungen)
- Gewicht: 8 kg

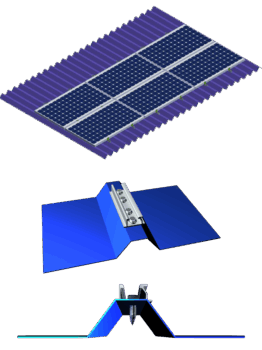

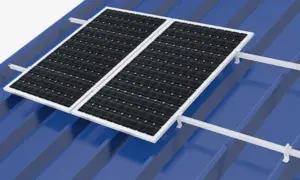

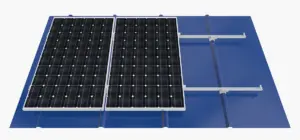

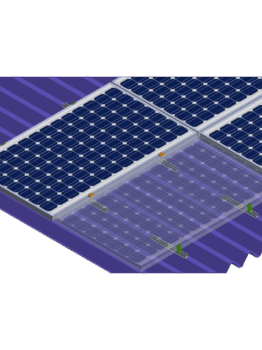

GES Montagesystem für Trapezblechdächer und Metalldächer
Das GES Montagesystem für Trapezblechdächer und Metalldächer ist für eine montagefreundliche Befestigung von Solarmodulen auf unterschiedlichen Metallprofilen ausgelegt. Der Neigungswinkel kann je nach Systemausführung zwischen 0° und 15° eingestellt werden. Die Auswahl der Befestigungskomponenten kann projektabhängig erfolgen, um sich an Dachform und Unterkonstruktion anzupassen.
- Leicht, robust und einfach zu montieren: Für schnelle Abläufe bei fachgerechter Installation.
- Flexibel einstellbarer Neigungswinkel: von 0° bis 15° (systemabhängig).
- Langlebige Montage: Korrosionsbeständige Materialien unterstützen eine dauerhafte Nutzung.
- Für verschiedene Metalldächer geeignet: Anwendbar auf unterschiedlichen Profilgeometrien (projektabhängig).
- Projektabhängiges Design: Flexible Auswahl der Befestigungskomponenten je nach Dachaufbau.
- Optimierte Montageabläufe: Vorinstallierte Komponenten und verständliche Anleitungen können Aufbauzeit und Installationsaufwand reduzieren.
- Kompatibilität: Geeignet für viele gängige Solarmodule, einschließlich gerahmter Module, Halbzellen-Module sowie rahmenloser Module (system- und klemmenabhängig).
- Herstellergarantie: 10 Jahre (gemäß Garantiebedingungen).
Technische Daten
- Material: Stahl der Güteklasse Q235B (feuerverzinkt) sowie Aluminium der Güteklasse AL6005-T5 (anodisch behandelt)
- Maximale Länge des Solarmoduls: bis zu 2.200 mm
- Mögliche Breite des Solarmoduls: 751–1.313 mm
- Mögliche Dicke des Solarmoduls: 30–50 mm
- Einstellbarer Winkelbereich: 0–15°
- Gewicht: 5 kg
- Auslegung: Windlast bis 60 m/s; Schneelast bis 16 kN/m² (standort- und montageabhängig)

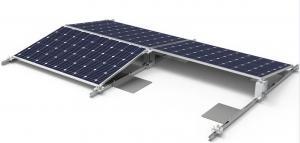

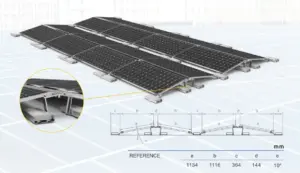

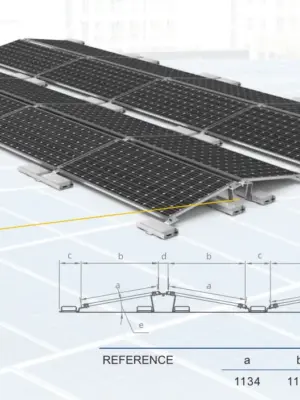

GES Montagesystem für Flachdach – Ost-West-Ausrichtung (Set für 4 Solarmodule)
Das Flachdach-Montageset wurde für die Ost-West-Ausrichtung von Solarmodulen entwickelt und bietet eine effiziente Lösung für die Installation von Solaranlagen auf Flachdächern. Es eignet sich insbesondere für Dächer mit geringer Neigung, um die verfügbare Dachfläche effektiv zu nutzen. Durch die Ost-West-Anordnung kann eine gleichmäßigere Energieerzeugung über den Tag unterstützt werden, da die Module sowohl am Vormittag als auch am Nachmittag Sonnenlicht aufnehmen.
Optimale Flächennutzung
Das Set ermöglicht die Befestigung von bis zu 4 Solarmodulen und unterstützt eine effiziente Nutzung der verfügbaren Dachfläche. Die Auslegung ist auf eine horizontale Modulanordnung mit einem Neigungswinkel von 10° ausgelegt.
Technische Daten
- Ausrichtung: horizontal
- Neigungswinkel: 10°
- Materialien: Aluminium der Güteklasse AL6005-T5, Aluminium der Güteklasse AL5052-0 und Zink-Aluminium-Magnesium-Beschichtung (ZAM) für eine korrosionsbeständige Konstruktion
- Maximale Windgeschwindigkeit: bis zu 40 m/s (entspricht 144 km/h), abhängig von Standort und Ballastierung
- Schneelast: bis zu 1,4 kN/m² (standortabhängig)
- Gewicht: 21 kg
Kompatibilität
Das Montageset ist kompatibel mit gängigen Solarmodulen mit einer Breite von 990–1.150 mm und einer maximalen Moduldicke von 35 mm.
Einfache Installation
Das Set enthält die notwendigen Bauteile für die Montage von 4 Solarmodulen. Für zusätzliche Stabilität ist eine Ballastierung vorgesehen. Ballastblöcke sind separat bereitzustellen und nicht im Lieferumfang enthalten.

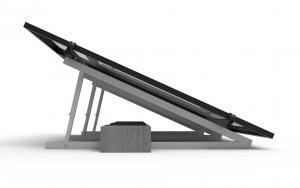

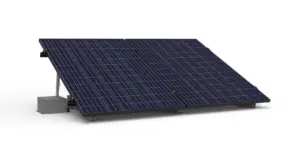

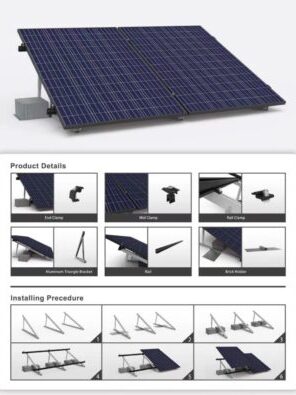

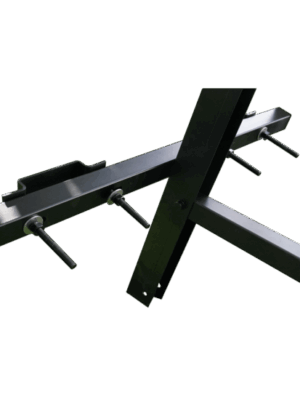

Montagesystem für Bodenaufstellung und Flachdach (ballastiert, ohne Bohren)
Dieses Montagesystem ist für die Aufstellung auf Flachdächern oder auf dem Boden ausgelegt und kann ohne Bohren eingesetzt werden. Das System wird aufgestellt und zur Stabilisierung mit handelsüblichen Betonsteinen beschwert. Plattenträger und Betonsteine sind nicht im Lieferumfang enthalten. Die modulare Bauweise unterstützt eine flexible Erweiterung der Anlage.
Produktmerkmale
- Einfache Installation: Aufstellung ohne Bohren (ballastierte Ausführung).
- Flexibel erweiterbar: Modulares System durch integrierte Verbinder.
- Zertifizierte Qualität: Technische Ausführung gemäß den angegebenen Zertifizierungen (TÜV und ISO), sofern diese für das jeweilige Produkt und die jeweilige Charge zutreffen.
- Hochwertige Aluminiumprofile: Aluminium der Güteklasse 6005-T5 für Langlebigkeit und Robustheit.
- Elegantes Design: Profile in Schwarz.
- Schienenlänge pro Einheit: 2 x 2.400 mm.
- Kompatibilität: Geeignet für Standardmodule bis 176 cm Höhe und 115 cm Breite.
Mit diesem Montagesystem erhalten Sie eine langlebige Lösung, die eine unkomplizierte Installation Ihrer Solaranlage auf Flachdächern oder am Boden ermöglicht. Für die endgültige Auslegung sind die lokalen Normen, die Standortbedingungen sowie die geplante Ballastierung und Statik zu berücksichtigen.

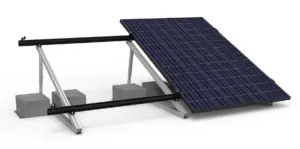

PV-Montagesystem für Bodenaufstellung und Flachdach
Das PV-Montagesystem ist eine praktische Lösung für die Installation von Solaranlagen auf Flachdächern oder auf dem Boden – ganz ohne Bohren, Klemmen oder Haken. Das System wird aufgestellt und sollte zur Stabilisierung mit handelsüblichen Betonsteinen beschwert werden. Plattenträger und Betonsteine sind nicht im Lieferumfang enthalten.
Produktmerkmale
- Einfache Installation: Kein Bohren erforderlich.
- Flexibel erweiterbar: Modulares System durch integrierte Verbinder.
- Zertifizierte Qualität: TÜV- und ISO-zertifiziert für hohe Sicherheitsstandards.
- Hochwertige Aluminiumprofile: Material 6005-T5 für Langlebigkeit und Robustheit.
- Elegantes Design: Profile in Schwarz.
- Schienenlänge pro Einheit: 2 x 2.400 mm.
- Kompatibilität: Geeignet für Standardmodule bis 176 cm Höhe und 115 cm Breite.
Mit diesem Montagesystem erhalten Sie eine zuverlässige und langlebige Lösung für die Installation Ihrer PV-Anlage auf Flachdächern oder auf dem Boden.
PV-Unterkonstruktion für Freiflächen
Unsere Unterkonstruktionen für Freiflächen sind für landwirtschaftliche Projekte und großflächige Photovoltaikanlagen ausgelegt.

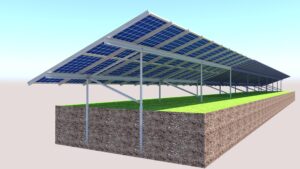

Unterkonstruktion für Freifläche – GES40
Das System GES40 ist eine doppelt gestützte Photovoltaikunterkonstruktion für die Installation von bifazialen Dünnschichtmodulen. Die Ausführung eignet sich besonders für große landwirtschaftliche Betriebe und Freiflächenprojekte.
Horizontale Anordnung für effiziente Flächennutzung
Die Module werden horizontal in 4 Reihen montiert. Der Neigungswinkel von 25° unterstützt eine effiziente Ausrichtung der Anlage. Die Verankerung erfolgt durch Einschlagen in den Untergrund.
Magnelis für dauerhaften Korrosionsschutz
Das Material Magnelis ist für eine hohe Korrosionsbeständigkeit ausgelegt und eignet sich für den langfristigen Einsatz im Außenbereich. Die Korrosionsschutzbeschichtung verfügt über eine Garantie von bis zu 25 Jahren.
Produktmerkmale GES40
- Doppelt gestützte Konstruktion: Für Freiflächenanlagen mit stabiler Bauweise.
- Horizontale Modulanordnung: Montage in 4 Reihen.
- Geeignet für bifaziale Dünnschichtmodule: Für entsprechende Modultechnologien ausgelegt.
- Montage: Eingeschlagen in den Untergrund.
- Material: Magnelis.
- Korrosionsschutzgarantie: Bis zu 25 Jahre.
Technische Daten GES40
- Art der PV-Anlage: Freistehend
- Modulanordnung: Horizontal
- Montage: Eingeschlagen in den Untergrund
- Anzahl der Reihen: 4
- Option „slide-in“: Nein
- Neigungswinkel: 25°
- Material: Magnelis
- Geeignet für bifaziale Module: Ja
GES20 Freiflächensystem für landwirtschaftliche PV-Projekte
Das System GES20 ist eine Befestigungsstruktur für Photovoltaikmodule, die für große landwirtschaftliche Projekte entwickelt wurde. Die Module werden senkrecht in 2 Reihen angeordnet.
Senkrechte Anordnung für projektbezogene Freilandlösungen
Die Konstruktion wird mit einer Pfahlmaschine im Boden verankert und ist für eine stabile Ausführung auf Freiflächen vorgesehen. Die senkrechte Modulanordnung unterstützt eine klare und funktionale Systemstruktur.
Langlebiges Material für den Außeneinsatz
Auch beim System GES20 kommt Magnelis zum Einsatz. Das Material ist korrosionsbeständig und für eine langfristige Nutzung im Außenbereich ausgelegt. Die Korrosionsschutzbeschichtung verfügt über eine Garantie von bis zu 25 Jahren.
Produktmerkmale GES20
- Befestigungsstruktur für Freiflächen: Für landwirtschaftliche Großprojekte ausgelegt.
- Senkrechte Modulanordnung: Montage in 2 Reihen.
- Geeignet für bifaziale Module: Ja.
- Montage: Eingeschlagen in den Untergrund.
- Material: Magnelis.
- Korrosionsschutzgarantie: Bis zu 25 Jahre.
Technische Daten GES20
- Art der PV-Anlage: Freistehend
- Modulanordnung: Senkrecht
- Montage: Eingeschlagen in den Untergrund
- Anzahl der Reihen: 2
- Option „slide-in“: Nein
- Neigungswinkel: 90°
- Material: Magnelis
- Geeignet für bifaziale Module: Ja

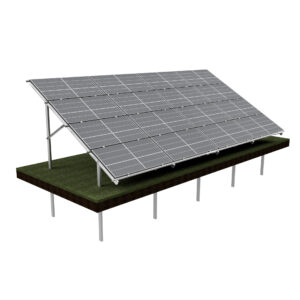

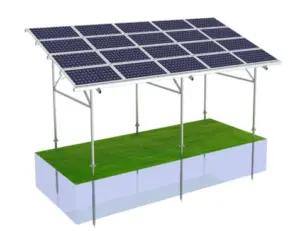

GES16 – Freiland-Unterkonstruktion für 16 PV-Module
Das System GES16 ist eine Freiland-Unterkonstruktion für 16 PV-Module in einer horizontalen 4×4-Anordnung. Es ist für einen Neigungswinkel von 25° bis 30° ausgelegt. Die Konstruktion besteht aus Magnelis-beschichteten Stahlpfosten und Aluminium-Schienen aus der Legierung EN AW-6063 T66, ist TÜV-zertifiziert und nach den geltenden EN-Normen ausgelegt.
Effiziente Freilandlösung für 16 Module
Die horizontale 4×4-Anordnung ermöglicht eine übersichtliche und effiziente Belegung für Freiflächenprojekte. Das System ist für eine gerammte Gründung ausgelegt und unterstützt bei fachgerechter Planung und Installation eine stabile Ausführung.
Langlebige Materialien für den Außeneinsatz
Die Stahlpfosten mit Magnelis-Beschichtung bieten erhöhten Korrosionsschutz für den langfristigen Einsatz im Außenbereich. Die Schienen aus Aluminium der Legierung EN AW-6063 T66 ergänzen die Konstruktion durch eine leichte und widerstandsfähige Montagelösung.
Ausgelegt nach relevanten Normen
Das System ist nach den relevanten EN-Baunormen ausgelegt und TÜV-zertifiziert. Dadurch eignet sich die Konstruktion für projektbezogene Freilandanlagen unter Berücksichtigung der jeweiligen Standortbedingungen.
Technische Daten
- Horizontale Anordnung: für 16 PV-Module (4×4)
- Neigungswinkel: 25°–30°
- Montageart: gerammt
- Windzone: 1
- Schneezone: 3
- Geländekategorie: III
- Material Pfosten: Stahl mit Magnelis-Beschichtung
- Material Schienen: Aluminium EN AW 6063/T66
- Garantie: 20 Jahre
- Maximale Höhe über Gelände: 2,4 m
- Mastabstand wählbar: 210 / 220 / 230 / 240 / 250 cm
- Baunormen: PN-EN 1090-2, PN-EN 1990, PN-EN 1991-1-3, PN-EN 1991-1-4, PN-EN 1993, PN-EN 1999
- Zertifizierung: TÜV-zertifiziert
- Hinweis: Anpassung an größere Modulgrößen möglich
